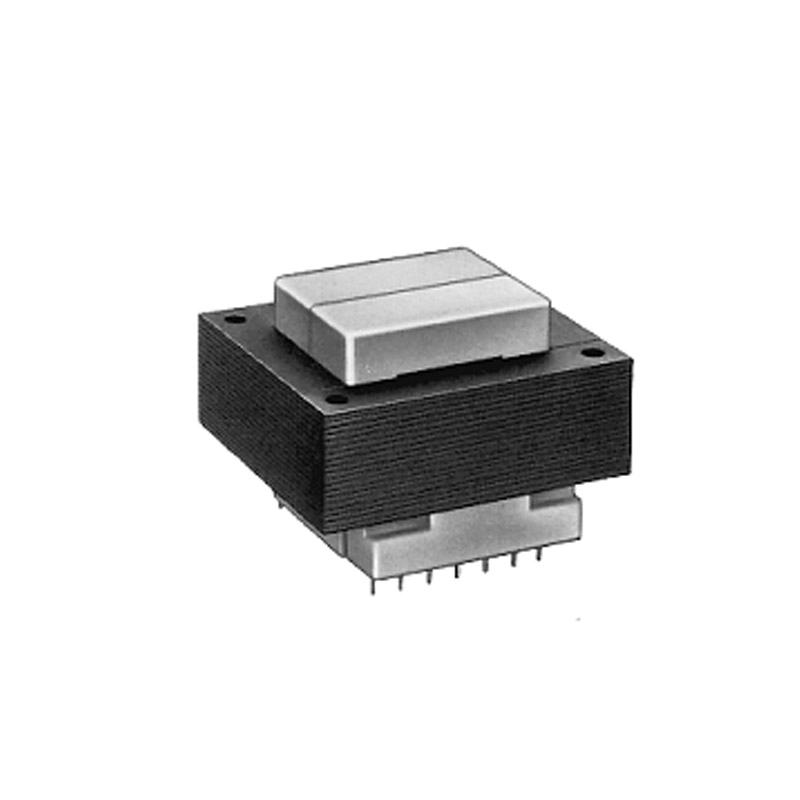

Sicherheits-Transformatoren
Leiterplatten-Montage
– Ausführung nach VDE 0570, EN 61558
– Vorbereitet für Geräte der Schutzklasse II
– Schutzart IP 00
– Isolierstoffklasse E
– Nennumgebungstemperatur ta 40°C
– Eingangsspannung : 230V
– Ausgangsspannung : bis 42V frei wählbar
– Frequenz: 50/60Hz
– Imprägniert
– Prüfspannung PRI-SEC 4,5 kV
– 2-Kammer-Wicklung
| Typ | Leistung | Gewicht |
|---|---|---|
| VA |
kg |
|
| EI 42/14,8 | 4 | 0,14 |
| EI 48/16,8 | 8 | 0,20 |
| EI 54/18,8 | 15 | 0,33 |
| EI 60/21 | 20 | 0,50 |
| EI 60/25 | 24 | 0,60 |
| EI 60/30 | 28 | 0,65 |
| EI 66/23 | 30 | 0,65 |
| EI 66/30 | 35 | 0,81 |
| EI 66/34,7 | 40 | 1,00 |
| EI 66/36,2 | 45 | 1,00 |
| EI 78/27,5 | 60 | 1,10 |
| EI 78/36,5 | 70 | 1,40 |
| EI 84/29,5 | 80 | 1,40 |
| EI 84/43,5 | 100 | 1,90 |
| Typ | Maße in mm | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | J | K | L | M | x1 | x2 | x3* | |
| EI 42/14,8 | 42 | 35 | 14,8 | 35 | 28 | 3,5 | 7,5 | 30 | 27,9 | 35,4 | 30,7 | 20,7 | 2×7,5 u. 2×5 oder 5×5 |
25 | 2×5 o. 2×6 |
| EI 54/16,8 | 48 | 40 | 16,8 | 40 | 32 | 3,5 | 9 | 34,5 | 31,7 | 43 | 33,7 | 23,9 | 5×5 | 27,5 | 2×6 |
| EI 54/18,8 | 54 | 45 | 18,8 | 45 | 36 | 3,5 | 10 | 38 | 35,7 | 45,5 | 37 | 26,8 | 6×5 | 30 | 2×7 |
| EI 60/21 | 60 | 50 | 21 | 50 | 40 | 3,5 | 11 | 43 | 39,7 | 49,7 | 42,5 | 29,7 | 6×5 | 32,5 | 2×7 |
| EI 60/25 | 60 | 50 | 25 | 50 | 40 | 3,5 | 11 | 47,5 | 39,7 | 49,7 | 42,5 | 29,7 | 6×5 | 32,5 | 2×7 |
| EI 60/30 | 60 | 50 | 30 | 50 | 40 | 3,5 | 11 | 52,5 | 39,7 | 49,7 | 42,5 | 29,7 | 6×5 | 32,5 | 2×7 |
| EI 66/23 | 66 | 55 | 23 | 55 | 44 | 4,5 | 12 | 47,3 | 43,7 | 53,4 | 47,2 | 32,7 | 7×5 | 35 | 2×8 |
| EI 66/30 | 66 | 55 | 30 | 55 | 44 | 4,5 | 12 | 54,3 | 43,7 | 53,4 | 47,2 |
32,7 |
7×5 | 35 | 2×8 |
| EI 66/34,7 | 66 | 55 | 34,7 | 55 | 44 | 4,5 | 12 | 59 | 43,7 | 53,4 | 47,2 | 32,7 | 7×5 | 35 | 2×8 |
| EI 66/36,2 | 66 | 55 | 36,2 | 55 | 44 | 4,5 | 13,3 | 60,7 | 43,8 | 43 | 48,6 | 36 | 2×7,5 u. 2×10 | 37,5 | 2×5 |
| EI 78/27,5 | 78 | 65 | 27,5 | 65 | 52 | 4,5 | 15 | 56,5 | 51,9 | 49 | 57,6 | 49 | 4×10 | 42,5 | 2×5 |
| EI 78/36,5 | 78 | 65 | 36,5 | 65 | 52 | 4,5 | 15 | 65,5 | 51,9 | 49 | 56,7 | 48,8 | 4×10 | 42,5 | 2×5 |
| EI 84/29,5 | 84 | 70 | 29,5 | 70 | 56 | 4,5 | 15,5 | 61 | 55,5 | 51 | 60,5 | 49 | 4×10 2×7,5 |
45 | 2×7 |
| EI 84/43,5 | 84 | 70 | 43,5 | 70 | 56 | 4,5 | 15,5 | 75 | 55,5 | 51 | 60,5 | 49 | 4×10 2×7,5 |
45 | 2×7 |
*) x3 = Anzahl der Aufnahmen für Lötstifte
Lieferbare Ausführungen: Lötstifte bzw.-Schwerter, Lötösen, Stecker 2,8×0,5/2,8×0,8/4,8×0,8/6,3×0,8, offene Anschlußenden.
Auf Wunsch mit eingebauter Temperatursicherung.

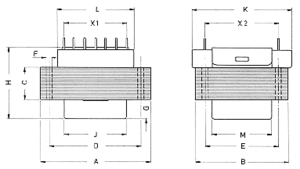

Obige Maßskizze zeigt Ausführung mit Lötstiften.
