– Ausführung nach VDE 0570 / EN 61558
– Schutzklasse I oder II
– Schutzart IP 00
– Isolierstoffklasse B
– Nennumgebungstemperatur ta 40°C
– Eingangsspannung : 110V … 500V
– Ausgangsspannung : bis 500V
– Spannungen frei wählbar
– Strom max. 50A
– Frequenz: 50/60Hz
– Imprägniert
– Klemmenanschluß
– Befestigungswinkel

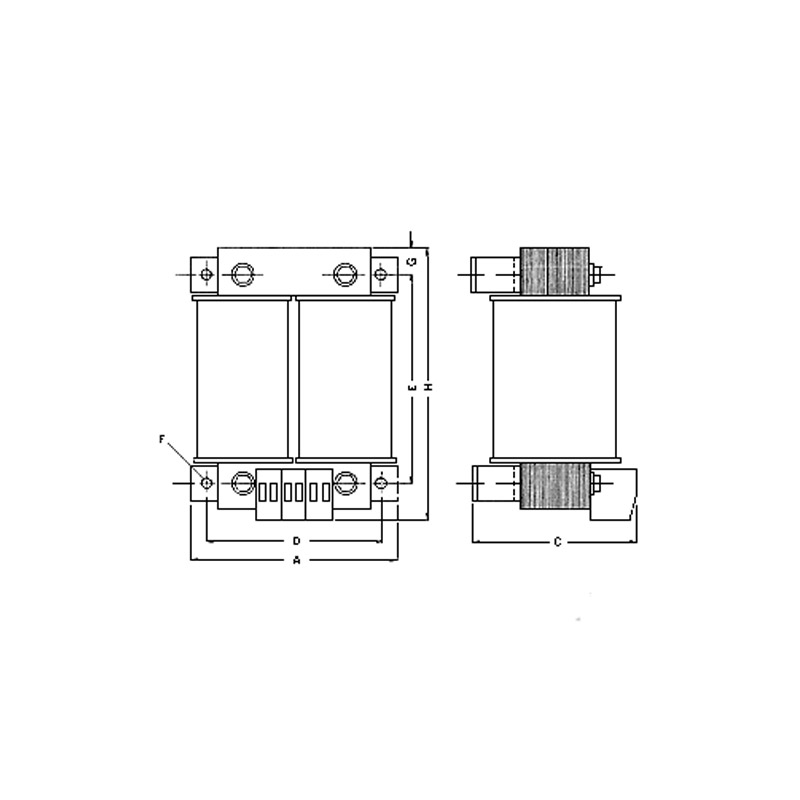

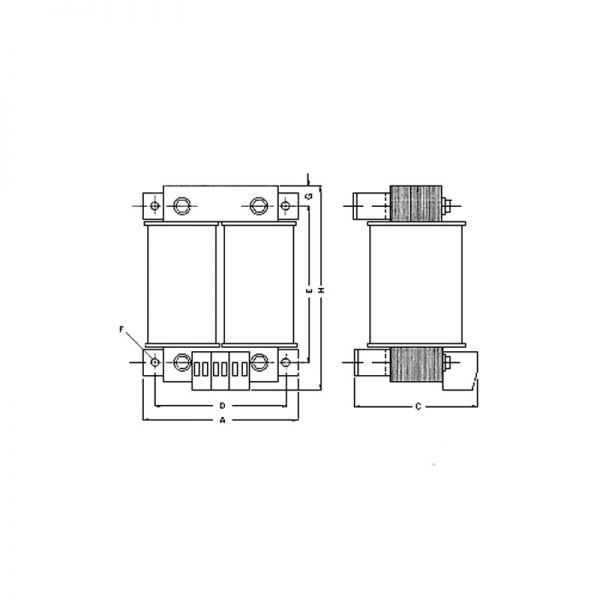

| Typ | Leistung | Wirkungsgrad | Maße in mm | Gewicht | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| VA | ca. % | A | B | C | D | E | F | G | kg | |
| UI 90/31 | 350 | 90 | 120 | 180 | 97 | 102 | 120 | 5,8 | 15 | 4,5 |
| UI 90/51 | 540 | 92 | 120 | 180 | 117 | 102 | 120 | 5,8 | 15 | 6,7 |
| UI 114/40 | 700 | 93 | 144 | 200 | 105 | 126 | 152 | 5,8 | 19 | 9,8 |
| UI 114/64 | 1000 | 95 | 144 | 200 | 129 | 126 | 152 | 5,8 | 19 | 15,2 |
| UI 120/50 | 900 | 95 | 166 | 225 | 136 | 146 | 160 | 7 | 20 | 12,0 |
| UI 120/60 | 1200 | 95 | 166 | 225 | 146 | 146 | 160 | 7 | 20 | 14,0 |
| UI 132/46 | 1200 | 95 | 166 | 225 | 116 | 146 | 176 | 7 | 22 | 15,9 |
| UI 132/72 | 1600 | 95 | 166 | 225 | 142 | 146 | 176 | 7 | 22 | 19,0 |
| UI 150/52 | 2000 | 95 | 200 | 280 | 145 | 174 | 200 | 7 | 25 | 20,0 |
| UI 150/65 | 2200 | 95 | 200 | 280 | 152 | 174 | 200 | 7 | 25 | 22,0 |
| UI 150/77 | 3000 | 95 | 200 | 280 | 170 | 174 | 200 | 7 | 25 | 28,0 |
| UI 180/63 | 4000 | 95 | 240 | 331 | 164 | 204 | 240 | 9 | 30 | 38,0 |
| UI 180/78 | 5000 | 95 | 240 | 331 | 180 | 204 | 240 | 9 | 30 | 43,0 |
| UI 180/93 | 6000 | 95 | 240 | 331 | 194 | 204 | 240 | 9 | 30 | 50,0 |
| UI 210/103 | 7500 | 95 | 280 | 381 | 208 | 234 | 280 | 9 | 35 | 75,0 |
| UI 210/133 | 10000 | 95 | 280 | 381 | 238 | 234 | 280 | 9 | 35 | 96,0 |
